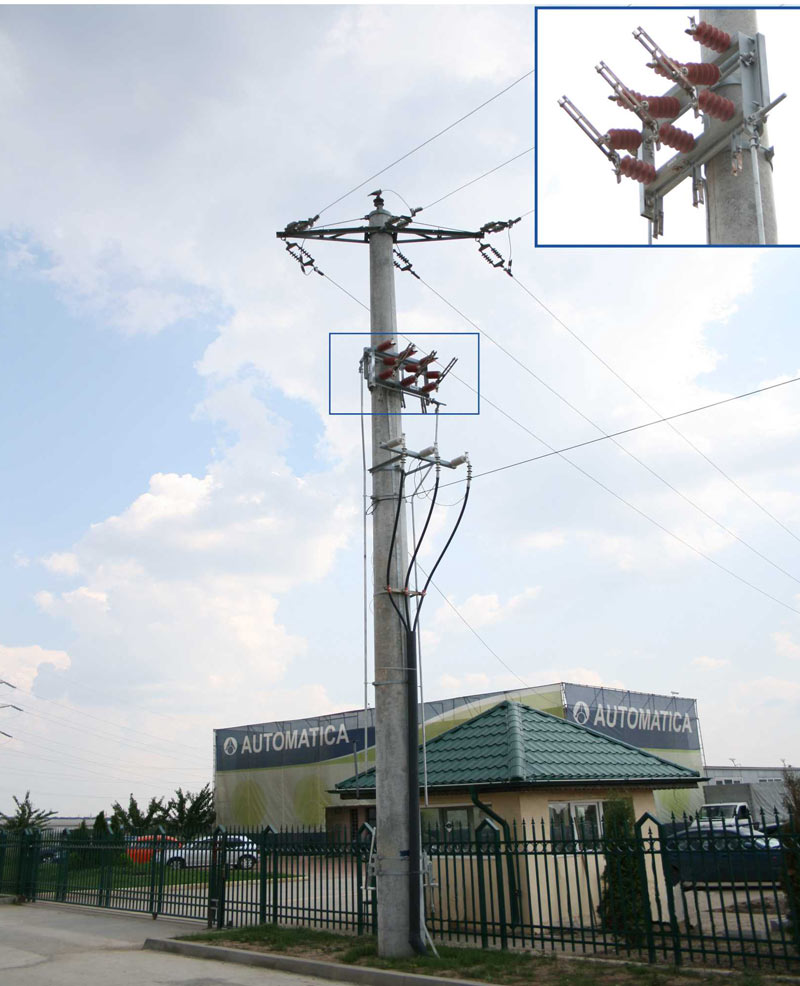

Separatorul tripolar de 24kV se utilizează la conectarea/deconectarea  liniilor electrice de medie tensiune si este folosit în principal în centrale electrice, staţii electrice de conexiune şi transformare, staţii şi substaţii locale, posturi de transformare şi pentru interconectare linii.



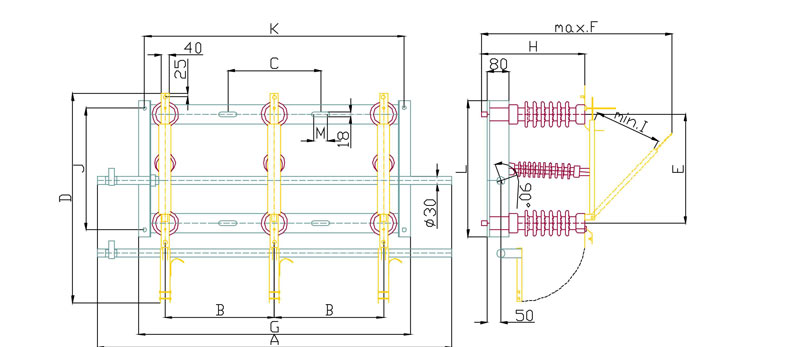

Variante constructive:

  • de interior sau exterior;
  • cu dispozitiv de punere la pământ (STEP);
  • fără dispozitiv de punere la pământ (STE);
  • pentru montaj în plan vertical sau orizontal;
  • în funcţie de izolatorii utilizaţi, se execută separatori cu: izolatori ceramici, compozit sau din răşine organice;
  • poate fi prevăzut cu contacte de semnalizare.

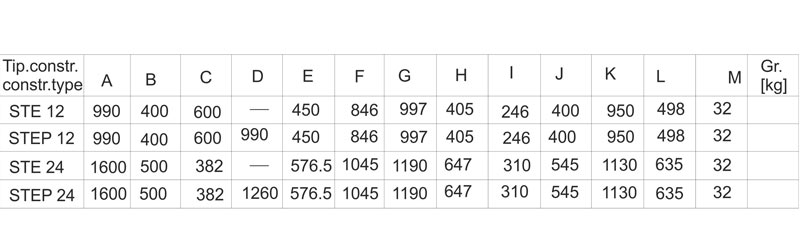

Caracteristica tehnică Separator Tripolar Exterior UM 12kV 24 kV
1. 2. 3. 4.
Tensiunea nominală kV 12 24
Curent nominal (IN) A 400
630
400
630
Tensiunea de ţinere la undă de impuls 1,2/50:

  • între poli şi faţă de pământ
  • pe distanţa de separare
kV 85 145
Tensiunea de ţinere 1 min. la frecvenţa industrială:

  • între faze şi faţă de pământ
  • pe distanţa de separare In; poziţia separator deschis
kV 32 60
Frecvenţă nominală Hz 50 50
Curent admisibil de scurtă durtă pt. 1 sec kA 12.5 16
Valoarea de vârf a curentului admisibil kA 32 40
Anduranţa mecanică Cicluri 1000 1000
Dispozitiv de acţionare manual
(AM1)
manual
AM1)
Grosimea maximă a stratului de gheaţă mm 20 20
Distanţa minimă între contactele deschise mm 246 310
Nivel de poluare cf. PE 109 (ICEMENERG) Zona max. lll max. lll
